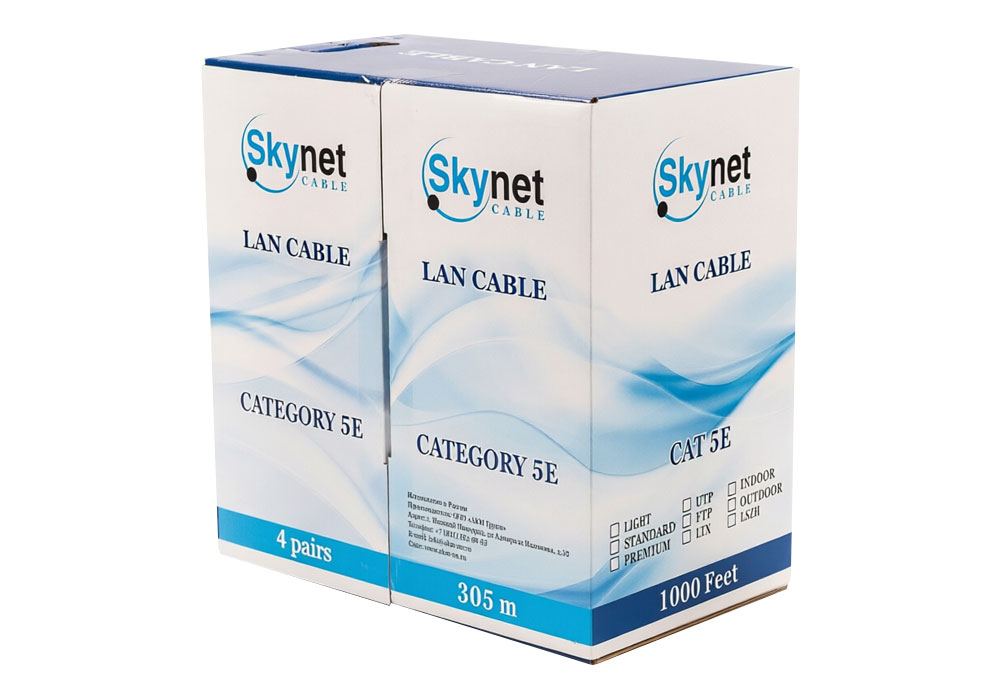

Кабель витая пара FTP 4 пары AWG 24 Cat.5е экран внешняя Cu Standart 4x2x0,5 - SkyNet

Назначение кабеля витая пара FTP 4 пары AWG 24 Cat.5e экран внешняя Cu Standart FTP 4x2x0,5 5e out/Cu

Кабель симметричный экранированный категории 5е с общим экраном из алюминиевой фольги, с изоляцией из полиэтилена и оболочкой из светостабилизированного морозостойкого полиэтилена для внешней прокладки.

Предназначен для организации высокоскоростных локальных вычислительных сетей (ЛВС) со скоростью передачи данных до 1 Гбит/с в соответствии со стандартами ISO/IEC 11801 и TIA/EIA-568-C.2 Cat.5e. Применяется для передачи цифровых сигналов в системах видеонаблюдения, СКУД, промышленной автоматизации, а также для подключения оборудования с интерфейсами RS-485, Ethernet, VoIP и других сетевых протоколов.

Кабель предназначен для наружной прокладки «на улице» при условии защиты от прямого механического воздействия. Оболочка из светостабилизированного полиэтилена (PE) обеспечивает устойчивость к ультрафиолетовому излучению, перепадам температур и атмосферным осадкам. Экранированная конструкция (FTP — Foiled Twisted Pair) с общим экраном из ламинированной алюминиевой фольги защищает передаваемый сигнал от внешних электромагнитных помех и снижает уровень перекрёстных наводок между парами.

Соответствует требованиям по пожарной безопасности для кабелей с оболочкой из полиэтилена. Допускается прокладка в кабельных каналах, по фасадам зданий, на опорах (при использовании несущего троса), в грунте (в защитной трубе).

Расшифровка маркировки FTP 4x2x0,5 5e out/Cu

• FTP (Foiled Twisted Pair) — экранированная витая пара с общим экраном из алюминиевой фольги;
• 4x2x0,5 — 4 пары по 2 однопроволочные медные жилы сечением 0,5 мм² (диаметр жилы 0,5±0,01 мм, соответствует 24 AWG);
• Cat.5e — категория кабеля, поддерживающая частоту до 100 МГц и скорость передачи до 1 Гбит/с;
• out / outdoor — исполнение для внешней прокладки;
• Cu — материал проводника: чистая медь (Bare Copper);
• Standart — серия кабеля (базовое исполнение с гарантированным качеством).

Конструкция кабеля

• Токопроводящая жила: однопроволочная медная, диаметр 0,50 мм (24 AWG);
• Изоляция жил: полиэтилен повышенной плотности (HDPE), цветовая маркировка по стандарту T568B: бело-оранжевый/оранжевый, бело-зелёный/зелёный, бело-синий/синий, бело-коричневый/коричневый;
• Скрутка: парная, с разным шагом скрутки для минимизации перекрёстных помех;
• Экран: общий из ламинированной алюминиевой фольги с дренажным проводником для отвода статического заряда;
• Разрывная нить: капроновая для удобства разделки;
• Оболочка: светостабилизированный морозостойкий полиэтилен (PE) чёрного цвета, толщина 0,5 мм, класс A.

Основные технические характеристики

• Категория: Cat.5e (поддержка частоты до 100 МГц);
• Скорость передачи данных: до 1 Гбит/с на расстоянии до 100 м;
• Волновое сопротивление: 100 ± 15 Ом;
• Электрическое сопротивление жилы постоянному току при 20 °С: ≤ 9,38 Ом/100 м;
• Асимметрия сопротивления в паре: ≤ 2,5 %;
• Ёмкость пары: ≤ 56 пФ/м;
• Коэффициент затухания на частоте 100 МГц: ≤ 22 дБ/100 м;
• Переходное затухание на ближнем конце (NEXT): ≥ 30,1 дБ;
• Наружный диаметр кабеля: ≈ 5,3–5,6 мм;
• Минимальный радиус изгиба: при монтаже — 10×D_н, при эксплуатации — 5×D_н;
• Диапазон температур эксплуатации: от –50 °С до +50 °С;
• Температура прокладки: не ниже –10 °С (без предварительного подогрева);
• Срок службы: не менее 25 лет при соблюдении условий эксплуатации.

Область применения

• Наружные сегменты структурированных кабельных систем (СКС);
• Подключение уличных камер видеонаблюдения и точек доступа Wi-Fi;
• Организация магистральных линий между зданиями;
• Промышленные сети с интерфейсами RS-485, Modbus, Profibus;
• Системы охранно-пожарной сигнализации и автоматизации.
