Назначение кабеля КИПЭВнг(А)-LS 2х2х0,6

Кабель симметричный экранированный для промышленного интерфейса RS-485 с изоляцией из сплошного полиэтилена и оболочкой из ПВХ-пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением.

Предназначен для групповой стационарной прокладки в системах распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Применяется в системах СМИС по ГОСТ Р 22.1.12–2005, в системах атомных станций класса безопасности 3Н (вне гермозоны), а также в системах мониторинга инженерных сооружений.

Кабель допускается эксплуатировать внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Экранированная конструкция (алюмолавсановая лента + оплётка из медных лужёных проволок плотностью 88–92%) обеспечивает высокую помехозащищённость при передаче цифровых сигналов в условиях электромагнитных наводок.

Соответствует требованиям пожарной безопасности по ГОСТ 31565-2012: не распространяет горение при групповой прокладке (категория А), имеет класс пожарной опасности П1б.8.2.2.2.

Расшифровка маркировки КИПЭВнг(А)-LS 2х2х0,6

• К - кабель;
• И - для интерфейса;
• П - изоляция из полиэтилена;
• Э - экран: алюмолавсановая лента с дренажным проводником и оплётка из медных лужёных проволок плотностью 88–92%;
• В - оболочка из ПВХ-пластиката пониженной пожарной опасности;
• нг(А) - не распространяет горение при групповой прокладке по категории А;
• LS (Low Smoke) - пониженное дымо- и газовыделение при горении или тлении;
• 2х2х0,6 - 2 пары по 2 многопроволочные медные лужёные жилы сечением 0,6 мм² (7×0,20 мм).

Основные технические характеристики

• Номинальное напряжение: до 300 В (переменный ток), до 500 В (постоянный ток);
• Волновое сопротивление на частоте 1 МГц: 120 ± 12 Ом;
• Электрическое сопротивление жилы постоянному току при 20 °С: не более 10,0 Ом/100 м;
• Асимметрия сопротивления жил в паре: не более 3 %;
• Электрическая ёмкость пары: не более 42 пФ/м;
• Коэффициент затухания на частоте 1 МГц при 20 °С: не более 2,1 дБ/100 м;
• Диапазон температур эксплуатации: от –50 °С до +70 °С;
• Температура прокладки: не ниже –10 °С (без предварительного подогрева);
• Минимальный радиус изгиба: при монтаже - 10×D_н, при эксплуатации - 5×D_н;
• Наружный диаметр кабеля (для исполнения 2х2х0,6): не более 9,5 мм;

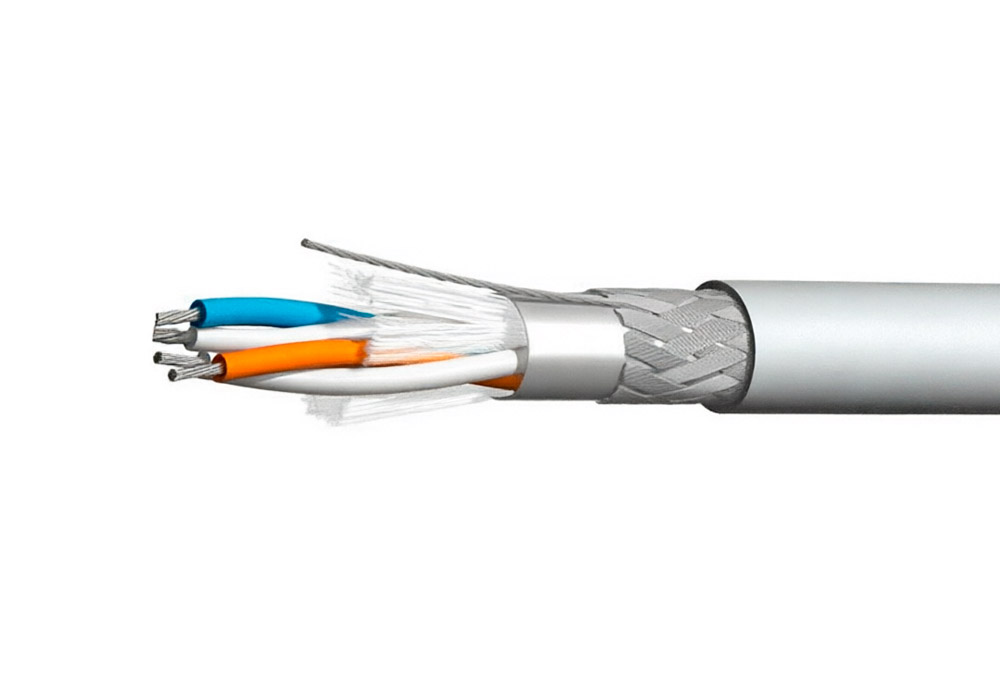

Конструкция кабеля

• Жилы: многопроволочные медные лужёные, диаметр 0,60 мм (7×0,20 мм);
• Скрутка: парная, с цветовой маркировкой изоляции;
• Изоляция: сплошной полиэтилен;
• Экран: общий из алюмолавсановой ленты с контактным проводником и оплётка из медных лужёных проволок;
• Оболочка: ПВХ-пластикат пониженной пожарной опасности, серого цвета, с низким дымо- и газовыделением.
